Motherboard

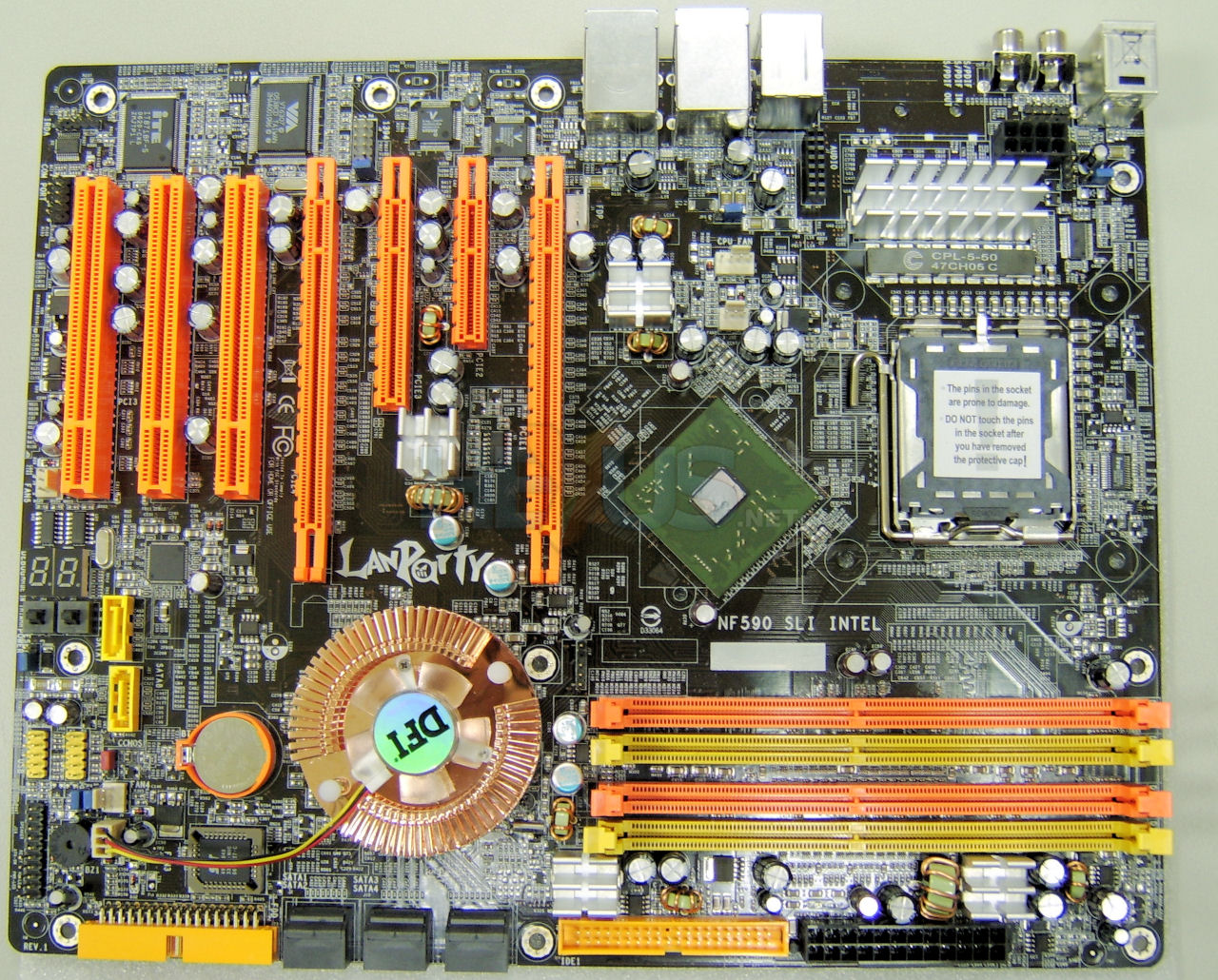

Motherboard, também denominada mainboard ou placa-mãe, é uma placa de circuito impresso, que serve como base para a instalação dos demais componentes de um computador, como o processador, memória RAM, os circuitos de apoio, as placas controladoras, os slots do barramento e o chipset.

Tipos de Motherboards

AT

AT é a sigla para (Advanced Technology). Trata-se de um tipo de placa-mãe já antiga. Seu uso foi constante de 1983 até 1996. Um dos factores que contribuíram para que o padrão AT deixasse de ser usado (e o ATX fosse criado), é o espaço interno reduzido, que com a instalação dos vários cabos do computador (flat cable, alimentação), dificultavam a circulação de ar, acarretando, em alguns casos danos permanentes à máquina devido ao super aquecimento. Isso exigia grande habilidade do técnico para aproveitar o espaço disponível da melhor maneira. Além disso, o conector de alimentação da fonte AT, que é ligado à placa-mãe, é composto por dois plugs semelhantes (cada um com seis pinos), que devem ser encaixados lado a lado, sendo que os fios de cor preta de cada um devem ficar localizados no meio. Caso esses conectores sejam invertidos e a fonte de alimentação seja ligada, a placa-mãe será fatalmente queimada. Com o padrão AT, é necessário desligar o computador pelo sistema operacional, aguardar um aviso de que o computador já pode ser desligado e clicar no botão "Power" presente na parte frontal do gabinete. Somente assim o equipamento é desligado. Isso se deve a uma limitação das fontes AT, que não foram projetadas para fazer uso do recurso de encerramento automático. Os modelos AT geralmente são encontrados com slots ISA, EISA, VESA nos primeiro modelos e, ISA e PCI nos mais novos AT (chamando de baby AT quando a placa-mãe apresenta um tamanho mais reduzido que os dos primeiros modelos AT). Somente um conector "soldado" na própria placa-mãe, que no caso, é o do teclado que segue o padrão DIN e o mouse utiliza a conexão serial. Posição dos slots de memória RAM e socket de CPU sempre em uma mesma região na placa-mãe, mesmo quando placas de fabricantes diferentes. Nas placas AT são comuns os slots de memória SIMM ou SDRAM, podendo vir com mais de um dos padrões na mesma motherboard.

AT E ATX (simultaneamente)

Modelo de transição entre o AT e o ATX uma vez que as duas tecnologias são encontradas simultaneamente. Esta é uma estratégia criada pelos fabricantes para obterem maior flexibilidade comercial.

ATX

ATX é a sigla para (Advanced Technology Extended). Pelo nome, é possível notar que se trata do padrão AT aperfeiçoado. Um dos principais dinamizadores do ATX foi a Intel. O objetivo do ATX foi de solucionar os problemas do padrão AT (citados anteriormente), o padrão apresenta uma série de melhorias em relação ao anterior. Actualmente todos os computadores novos vêm baseados neste padrão. Entre as principais características do ATX, estão:

• o maior espaço interno, proporcionando uma ventilação adequada,
• conectores de teclado e mouse no formato mini-DIM PS/2 (conectores menores)
• conectores serial e paralelo ligados directamente na placa-mãe, sem a necessidade de cabos,
• melhor posicionamento do processador, evitando que o mesmo impeça a instalação de placas de expansão por falta de espaço.

Quanto à fonte de alimentação, encontramos melhoras significativas. A começar pelo conector de energia ligado à placa-mãe. Ao contrário do padrão AT, não é possível encaixar o plug de forma invertida. Cada orifício do conector possui um formato, que dificulta o encaixe errado. A posição dos slots de memória RAM e socket de CPU variam a posição conforme o fabricante. Nestas placas serão encontrados slots de memória SDRAM, Rambus, DDR, DDR-II ou DDR-III, podendo vir com mais de um dos padrões na mesma placa-mãe. Geralmente os slots de expansão mais encontrados são os PCI, AGP, AMR/CNR e PCI-Express. As placas mais novas vêm com entrada na própria placa-mãe para padrões de disco rígido IDE, Serial ATA ou Serial ATA II.

BTX

 BTX é um formato de placas-mãe criado pela intel e lançado em 2003 para substituir o formato ATX. O objetivo do BTX foi optimizar o desempenho do sistema e melhorar a ventilação interna. Atualmente, o desenvolvimento desse padrão está parado.

LPX

Formato de placas-mãe usado por alguns PCs "de marca" como por exemplo Compaq. Seu principal diferencial é não ter slots. Os slots estão localizados numa placa independente, também chamada "backplane", que é encaixada à motherboard através de um conector especial. Seu tamanho padrão é de 22 cm x 33 cm. Existe ainda um padrão menor, chamado Mini LPX, que mede 25,4 cm x 21,8 cm.

Esse padrão foi criado para permitir PCs mais "finos", já que as placas de expansão em vez de ficarem perpendiculares à placa-mãe, como é o normal, ficam paralelas.

Após o padrão de placas-mãe ATX ter sido lançado, uma versão do LPX baseada no ATX foi lançada, chamada NLX.

ITX

É um padrão de placa-mãe criado em 2001 pela VIA Technologies^.

Destinada a micros altamente integrados e compactos, com a filosofia de oferecer, não o computador mais rápido do mercado, mas sim o mais barato, já que na maioria das vezes as pessoas usam um micro para poder navegar na Internet e editar textos.

A intenção da placa-mãe ITX é ter tudo on-board, ou seja, vídeo, áudio, modem e rede integrados na placa-mãe.

Outra diferença dessa placa-mãe está em sua fonte de alimentação. Como possui menos periféricos, reduzindo assim o consumo de energia, sua fonte de alimentação pode ser fisicamente menor, possibilitando montar um computador mais compacto.
